水素化処理は、特殊な触媒の存在下で炭化水素原料を水素と反応させて硫黄、窒素、酸素、微量金属を除去する重要な石油精製プロセスです。
原油を精製すると、大量の天然有機硫黄化合物を含む中間ストリームが生成されます。内燃機関や工業用バーナーで燃焼すると、硫黄は直接二酸化硫黄に変化し、酸性雨、大気中の粒子状物質、都市部のスモッグの主な原因となります。これらの環境リスクを軽減するために、世界の規制機関は厳格な超低硫黄ディーゼルおよびガソリン規制を施行し、製油所に最終硫黄レベルを 10 ppm 未満に下げるよう義務付けています。
環境コンプライアンスを超えて、硫黄除去は製油所内部の経済性と運用の完全性の基礎となります。未精製の硫黄化合物は、熱交換器、配管、蒸留塔に深刻な高温局部腐食を引き起こし、インフラを劣化させます。さらに、硫黄は、貴金属接触改質装置、流動接触分解装置、異性化装置などの高価な下流プロセス装置にとって、重度の不可逆的な触媒毒として作用します。
上流に堅牢な水素化処理ユニットを導入することで、精製業者は有害な有機硫黄を硫化水素ガスに変換でき、その後、このガスが捕捉され、クラウス回収ユニットを介して元素硫黄に変換されます。この二重の機能により、下流の触媒反応器への数百万ドル規模の資本投資が保護されると同時に、製油所が厳しい世界基準を満たすクリーンで市場にすぐに使える輸送用燃料を生産できるようになります。
水素化処理機能 | 主な目的 | 運用への影響 |
水素化脱硫（HDS） | 有機硫黄化合物の除去 | 硫黄規制（<10 ppm）を満たし、下流の中毒を防止します |
水素化脱窒素 (HDN) | 有機窒素化合物の除去 | HDS および分解装置における触媒の阻害を軽減します。 |
水素化脱酸素 (HDO) | 酸素を含んだ化合物を除去する | 燃料の安定性を向上させ、腐食を最小限に抑えます |
オレフィン飽和度 | 不安定な二重結合を飽和させる | セタン価と貯蔵安定性を向上させます |
水素化脱硫は、直接脱硫と水素化という 2 つの主要な反応経路を通じて行われ、有機硫黄種の炭素 - 硫黄結合を切断します。
硫黄の除去は、炭化水素分子と水素ガスが水素化処理触媒の活性サイトに吸着する不均一触媒作用によって行われます。硫黄含有種の分子構造は、反応の困難さと速度論的経路を決定します。単純なメルカプタン、スルフィド、およびジスルフィドは中程度の温度で容易に反応しますが、チオフェン、ベンゾチオフェン、アルキル置換ジベンゾチオフェンなどの複雑な複素環化合物は、硫黄原子の周囲の立体障害のため、非常に厳しい操作条件を必要とします。
最初の経路は直接脱硫 (DDS) で、隣接する芳香環を事前に飽和させることなく、水素分子が直接水素化して炭素 - 硫黄結合を切断します。このルートは水素の消費量が少なく、より軽い有機硫黄分子の主要なメカニズムです。 2 番目の経路は水素化 (HYD) で、硫黄原子に隣接する芳香環が最初に飽和され、立体的制約が緩和され、硫黄原子へのアクセスが可能になって開裂が可能になります。 HYD 経路は、4,6-ジメチルジベンゾチオフェンなどの重分子にとって不可欠であり、メチル基が硫黄部位を物理的にブロックします。
これらの二重の運動メカニズムを理解することで、プロセスエンジニアはカスタマイズされた動作プロファイルを選択できるようになります。ライトサイクルオイルや重質軽油などの立体障害のあるジベンゾチオフェンが豊富なストリームの場合、より高い水素分圧が維持されて HYD 経路が促進され、超クリーン仕様に至るまでの高度な脱硫が保証されます。
最新の水素化処理触媒は、多孔質の高表面積の金属酸化物担体全体に分散された活性遷移金属硫化物で構成されています。
脱硫触媒の性能は、その化学組成、物理的な細孔構造、活性相の形態、および高温高圧下での構造の完全性に依存します。活性相は通常、モリブデンやタングステンなどの VI 族金属と、コバルトやニッケルなどの VIII 族遷移金属促進剤を組み合わせます。コバルト - モリブデン (CoMo) 触媒は、最小限の水素消費で選択的 HDS 用に最適化されているのに対し、ニッケル - モリブデン (NiMo) システムは、深い硫黄と窒素の除去に必要な高い水素化活性を提供します。
担体材料は機械的強度と広い表面積を提供し、活性金属の分散を最大化します。ガンマアルミナは、その熱安定性、機械的堅牢性、および調整された細孔サイズ分布により業界標準です。高度な配合にはシリカ、チタニア、またはゼオライトを組み込んで表面の酸性度を調整し、早期コークス化を最小限に抑えながら重質原料の分解能力を強化します。

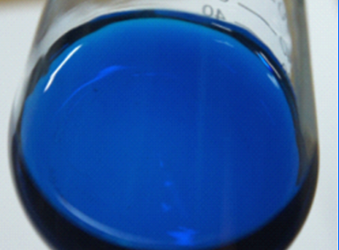

特殊な水相または液相用途では、コバルトフタロシアニン化合物を利用した高効率の液体-固体脱硫触媒システムが適用され、穏やかな操作条件下でメルカプタンおよび軽硫黄種の酸化と除去が促進されます。
世界市場向けの触媒システムを設計する場合、物理的形状が重要な役割を果たします。三葉型や四葉型などの押出物の形状は、従来の球体や円筒形と比較して、触媒床全体の圧力降下を低減しながら、表面積対体積比が高くなるため、固定床反応器で好まれます。
成分 | 標準材質 | 主な役割 |
一次金属 | モリブデン(Mo)、タングステン(W) | CS 切断のための塩基触媒活性を提供します |
金属促進剤 | コバルト(Co)、ニッケル(Ni) | MoS2 スラブエッジ活性化により活性サイトの活性を強化 |
キャリア/サポート | ガンマアルミナ (Al2O3)、シリカアルミナ | 高い表面積 (200 ～ 300 m2/g) と構造サポートを提供します。 |
構造形状 | トライローブ、クアドラローブ、スフィア | 床の空隙率を最適化し、圧力損失を最小限に抑えます。 |
脱硫効率は、温度、全圧、水素分圧、液空間速度、水素と炭化水素供給原料の比率によって決まります。
プロセスオペレータは、脱硫速度を維持し、発熱反応を管理し、触媒の寿命を延ばすために、動作パラメータのバランスを注意深く調整する必要があります。反応温度は HDS の速度定数に直接影響します。温度が高くなると、CS 結合の切断が促進されます。しかし、温度が高すぎると熱分解が増加し、活性部位でのコークス形成が促進され、芳香族飽和における熱力学的制限が促進されます。
プレッシャーも同様に重要です。水素分圧が高いと、液体炭化水素相中の溶存水素濃度が増加し、コークス前駆体の形成が抑制され、困難な硫黄種の水素化経路が促進されます。液体時空間速度 (LHSV) は、原料と活性触媒部位の間の接触時間を定義します。 LHSV を下げると接触時間が長くなり、耐火性硫黄化合物の変換率が高くなりますが、プラント全体のスループットは低下します。
動作パラメータ | 代表的な範囲 | パラメータ増加の効果 |
温度 | 300℃～400℃ | 反応速度を高めます。過剰な場合はコークス化速度が加速します |
水素圧力 | 30～150バール | 硫黄の変換を強化します。触媒コーキングを抑制します |
LHSV | 0.5～4.0h^-1 | パスごとの変換が減少します。体積処理能力の向上 |
水素と石油の比率 | 100～1000Nm3/m3 | H2 分圧を維持します。物質移動率を改善する |
最適な戦略を策定するには、動作パラメータと飼料の品質を一致させる必要があります。より高い窒素と金属含有量を含む重い原料を処理するには、より低い LHSV、より高い圧力、および触媒細孔口の急速な詰まりを防ぐ特殊な細孔構造が必要です。
水素化処理触媒は、軽質直留ナフサから重質減圧残渣に至るまでの原料を処理するために、さまざまな製油所の水素化処理装置に配備されています。
ナフサの水素化処理では、下流の接触改質装置で傷つきやすい白金ベースの触媒を保護するために、硫黄と窒素のレベルを 0.5 ppm 以下に下げることが目標です。軽質硫黄分子の非耐火性の性質により、このプロセスは穏やかな条件下で行われます。
ディーゼルの水素化処理には、はるかに厳しい処理条件が必要です。精製業者は、超低硫黄レベル (<10 ppm) を達成するために、安定性の高いアルキルジベンゾチオフェンを変換する必要があります。これには、厳しい輸送燃料規制を満たすために、高い水素圧力と最適化された温度で動作する高活性 CoMo または NiMo 触媒が必要です。
真空軽油 (VGO) や残留物のような重質原料の場合、水素化処理は流動接触分解 (FCC) または水素化分解装置の前処理ステップとして機能します。ここでは、水素化脱金属 (HDM) と水素化脱窒素 (HDN) が HDS と同時に行われます。大きなマクロ細孔を備えた脱メタル触媒は、フィードが下流の細孔の高活性 HDS および HDN 触媒床に接触する前に、ニッケルとバナジウムを捕捉します。
従来の水素化処理に加え、高効率の液体-固体脱硫触媒配合物を利用した高度な液相処理技術により、高圧水素インフラを使用せずに軽質石油留分と液体ガス流を甘味化することができます。
脱硫触媒の革新は、物質移動と化学活性を最大化するための活性サイトエンジニアリング、形態制御、およびハイブリッド触媒配合に焦点を当てています。
従来の水素化処理触媒は、コバルトまたはニッケル原子によってエッジで促進された二硫化モリブデン (MoS2) の積み重ねられたスラブとして組織化された活性金属硫化物相を示します。最近の触媒開発は、スラブの長さと積層度をナノメートルスケールで制御することに重点を置いています。活性金属スラブがアルミナ担体から完全に分離されているタイプ II 活性相を作成すると、立体障害のある硫黄分子を変換する比活性が大幅に向上します。
もう 1 つの主要な業界トレンドは、バルク金属触媒とナノ構造配合物への移行です。不活性担体材料を除去または最小限に抑えることで、バルク金属触媒は単位体積あたりの活性点密度が非常に高く、反応器容積が固定された製油所が新たな圧力容器を建設することなく、より重い原料を処理したり、スループットを向上させたりすることが可能になります。
さらに、液体-固体脱硫触媒などの特殊な触媒配合物をハイブリッド処理ループに統合することで、精製業者は液相処理システムで揮発性メルカプタンや軽質有機硫黄種を処理するための高い柔軟性が得られ、低レベルのストリームに対する資本支出が削減されます。
エンジニアリングの観点から見ると、ヨーロッパとアジアの精製業者はカスタム触媒充填戦略をますます要求しています。上部に高密度の脱メタル触媒、中央に高活性CoMo、下部に高水素化NiMoを備えた層状触媒床により、単一の反応器で複雑で変動性のある原油スロップを効果的に処理できます。
触媒の失活はコークス化、金属被毒、熱焼結によって発生するため、積極的な運用管理と構造化された再生戦略が必要です。
運転サイクルが進むにつれて、水素化処理触媒は、炭素質コークスの堆積、化学的被毒、および構造相変化という 3 つの主要なメカニズムにより活性を失います。コークスの形成は、不飽和炭化水素、多環芳香族化合物、または重質樹脂が触媒表面に凝縮し、細孔の入り口を塞ぐときに発生します。コークス化は運転中継続的に発生しますが、十分な水素分圧を維持し、局所的な熱ホットスポットを回避することでコーキングを管理できます。
金属中毒は取り返しのつかない問題を引き起こします。原料中の微量汚染物質 (消泡剤からのシリコン、ヒ素、鉄、ニッケル、バナジウムなど) は活性金属部位に永久的に沈着し、不可逆的な活性損失を引き起こします。これらの毒物が一次活性触媒床に到達する前に捕捉するために、段階的な多孔性と高い汚染物質貯蔵能力を備えたトップベッドガード材料が定期的に設置されています。
反応器圧力降下の維持: 触媒床全体の圧力差を毎日監視します。突然の増加は、床の上部でのクラストの形成、粒子の汚れ、または物理的な触媒の破壊を示します。
発熱プロファイルの管理: 水素クエンチガスをベッド間の位置に均等に分配して、活性サイトの焼結や触媒の永久的な損傷を引き起こす暴走発熱反応を防ぎます。
飼料の酸素への曝露を防ぐ: 触媒のコークス化を大幅に促進するガムや過酸化物の生成を防ぐために、飼料貯蔵タンクが窒素で覆われていることを確認します。
予備硫化プロトコルの最適化: 重質原料を導入する前に、スパイク硫化剤 (DMDS など) を使用して始動時に常に新しい酸化物触媒の正確な予備硫化を実行し、金属酸化物を高活性金属硫化物相に完全に変換します。
オフサイトex-situ再生により、制御された酸化雰囲気下で炭素堆積物を燃焼除去することにより、コークス化触媒の活性を回復することができます。ただし、熱焼結または重度の金属被毒が発生した場合は、ユニットのスループットと製品の品質仕様を維持するために触媒床を交換する必要があります。
水素化処理触媒は依然として現代の石油精製の基礎であり、厳しい世界的な環境基準に準拠したクリーンで高性能な燃料の生産を可能にします。コバルトとニッケルの促進剤のバランスをとり、ガンマアルミナ担体を最適化し、水素分圧や温度などの操作パラメータを制御することにより、精製業者は重質または変動性の原料であっても高度な脱硫を達成できます。管理されたベッドローディング、トップベッドガードシステム、および予備硫化プロトコルを通じて触媒の性能を維持することで、稼働期間の延長、運転コストの削減、および信頼性の高い製油所のパフォーマンスが保証されます。
CoMo 触媒は、より少ない水素消費量でありながら水素化脱硫 (HDS) の選択性が高いため、直留ナフサや標準的なディーゼル用途に最適です。 NiMo 触媒は、著しく高い水素化 (HYD) および水素化脱窒素 (HDN) 活性を示すため、分解原料、重質軽油、耐火性硫黄化合物の処理に適しています。
接触改質、異性化、水素化分解などの下流プロセスでは、高感度の貴金属触媒 (白金、パラジウムなど) が利用されます。硫黄はこれらの貴金属部位を不可逆的に毒し、装置の効率を低下させ、選択性を変化させ、早期の停止と高価な触媒の交換を余儀なくさせます。
水素化処理触媒は、安定した金属酸化物の状態 (CoO-MoO3/Al2O3 など) で製造および出荷されます。予備硫化により、これらの金属酸化物は、触媒脱硫活性に必要な活性金属硫化物相 (Co-Mo-S など) に変換されます。適切な硫化を行わずに原料を導入すると、触媒が急速に失活し、変換効率が低下します。
