効果的な工業的改質は、ガス変換を最適化し、装置を保護するための、一次および二次改質触媒システムの戦略的な組み合わせと正確な負荷に依存しています。一次触媒はガス状炭化水素の合成ガスへの変換を開始し、二次触媒は自動熱改質プロセスを完了します。通常、これらの触媒はアルミナ担体上のニッケルで構成されており、熱応力を管理するために改質管の特定の上部および下部セクションに充填されます。この記事では、化学肥料、メタノール、水素の製造施設内でこれらのシステムがどのように機能するかについて説明します。
重要なポイント:
材料組成: 一次および二次水蒸気改質触媒は通常、活性成分としてニッケルを使用し、極端な炉温度に耐えるための構造支持体としてアルミナを使用します。
一次充填戦略: 吸熱反応を最適化するために、特定の一次触媒 (Z111-6YQ など) を改質管の上部に充填し、他の触媒 (CN-16YQ など) を下部に配置します。
二次保護: 二次改質装置では、上部セクションの触媒 (Z205 など) が物理的および熱的障壁として機能し、下部セクションの触媒を高温や空気磨耗から保護します。
産業上の使用例: これらの複合触媒システムは、化学肥料、メタノール、および水素の製造プラントにおける大規模なガス変換を推進するために世界中で導入されています。
特定の触媒がどのように機能するかを理解するには、工業的な水蒸気改質プロセスの基本的な化学原理を確立する必要があります。水蒸気改質は、メタンなどのガス状炭化水素から合成ガス (シンガス) (水素と一酸化炭素の重要な混合物) を製造するための標準的な工業方法です。
この化学変換は吸熱性が高く、反応を進めるには外部熱の継続的かつ大量の入力が必要です。典型的な工業設備では、炭化水素原料は蒸気と混合され、一次改質炉内の外部から加熱されたチューブを通過します。炭化水素の分子結合は非常に安定しているため、商業的に実行可能な速度で反応を進行させるには極端な温度が必要です。
何も介入せずに単に熱を加えるだけでは効率が悪く、固体炭素の形成 (コークス化) などの望ましくない副反応が発生し、装置が汚れて生産が停止する可能性があります。反応に必要な活性化エネルギーを下げるために、触媒がこの環境に導入されます。炭化水素と蒸気分子がより容易に相互作用できる特殊な表面を提供することにより、触媒は合成ガスへの変換が効率的かつ予測通りに、必要とされる温度よりも低い温度で確実に行われるようにします。この初期変換段階の成功は、下流の化学プラント全体の効率を左右します。
水蒸気改質プロセスでは、混合物が炉内を移動する際に厳しい温度勾配とガス組成の変化が伴うため、単一の均一な触媒が最適であることはほとんどありません。 Henan Kingway Technology Co., Ltd. は、一次改質管内のさまざまなゾーンの異なる物理的および化学的要求に対処するために特別に設計された 一次二次改質触媒 システムを提供しています。

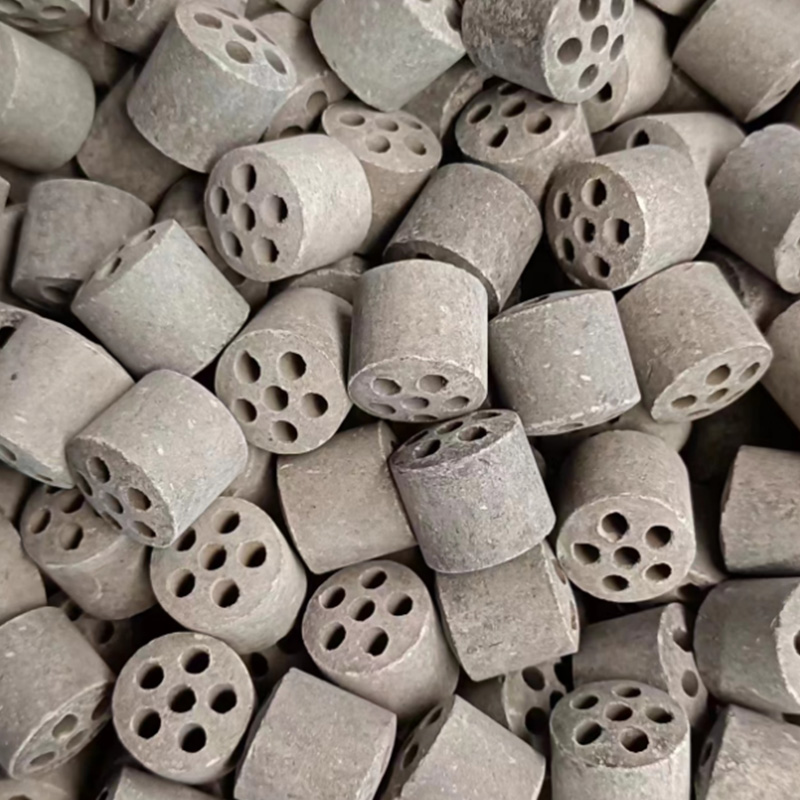

これらの一次触媒の業界標準は、ニッケルとアルミナという特定の材料の組み合わせに依存しています。 Kingway の Z111-6YQ および CN-16YQ は、有効成分としてニッケルを、担体構造としてアルミナを利用する一次水蒸気改質触媒です。ニッケルは、炭素と水素の結合を破壊する触媒活性が高いために選択されますが、アルミナ担体は、極度の炉熱下でのニッケルの劣化を防ぐために必要な機械的強度と熱安定性を提供します。
効率と触媒の寿命を最大化するために、プラントのオペレータは改質管を個別のセクションに分割する戦略的な装填方法を利用しています。
上部セクションの充填: 触媒 Z111-6YQ は通常、一次改質管の上部セクションに充填されます。このゾーンは原料と蒸気混合物の初期衝撃を受けるため、吸熱反応の開始とチューブ入口での特定の熱力学に合わせて最適化された触媒配合が必要です。
下部セクションのロード: 逆に、CN-16YQ はチューブの下部セクションにロードされます。ガス混合物が下降すると、温度が上昇し、化学組成が変化します (水素と一酸化炭素が多く含まれ、未反応のメタンが少なくなります)。下部セクションの触媒は、ガスが一次改質装置を出る前に、残りの炭化水素転化率を熱力学的限界まで高めるように配合されています。
一次改質は非常に効果的ですが、熱力学的に制約があります。非現実的なほど高い炉温度を必要とせずに、炭化水素原料を 100% 変換することはできません。一次改質装置から出た残留メタンを処理するために、ガスは二次改質装置に移送されます。この依存性により、自動熱改質を処理できる異なるクラスの触媒が必要になります。

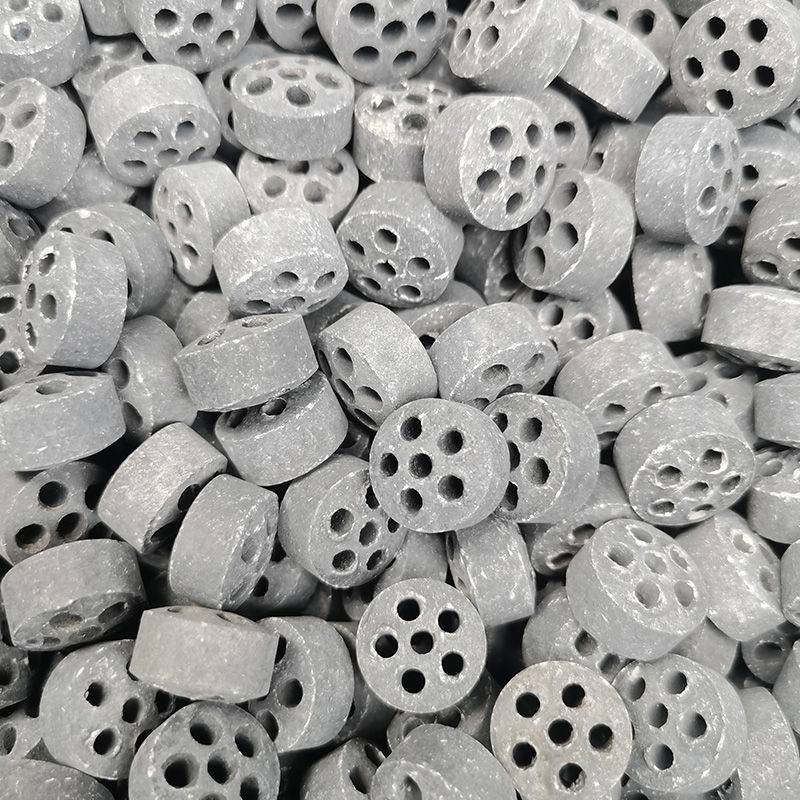

二次改質器では、空気または純酸素がガス流に注入されます。これにより、未反応メタンの部分燃焼が引き起こされ、内部温度が急速に上昇する発熱 (熱放出) 反応が起こります。この内部で発生した熱は、残りの炭化水素の最終的な吸熱改質を促進するために使用されます。 Kingway は、この正確なプロセスを促進する二次水蒸気改質触媒として Z205 および CN-20 を供給しています。
酸素の導入により、二次改質装置の上部に、厳しい熱衝撃と高速ガス流 (空気洗浄) を特徴とする非常に過酷な環境が生じます。これを管理するために、二次触媒も戦略的に搭載されています。 Z205は二次改質器の上部に特別に装填されます。この位置での主な機能は、堅牢な物理的および熱的バリアとして機能することです。高温の衝撃を吸収し、空気洗浄による研磨力に抵抗することにより、上部に装填された Z205 が下部セクションにある CN-20 触媒を保護し、下部床が初期燃焼ゾーンによって物理的に劣化することなく最終合成ガス変換を効率的に完了できるようにします。
一次および二次改質触媒の機械的および化学的メカニズムは、重化学分野全体で実践されています。これらの触媒システムによって生成される合成ガスは、いくつかの重要な世界的商品の基礎的な構成要素として機能します。
キングウェイは、化学肥料、メタノール、水素の製造プラントに一次および二次改質触媒を直接供給しています。化学肥料の製造では、合成ガスをさらに処理して水素を単離し、その後窒素と反応させてアンモニアを合成します。アンモニアは、ほぼすべての市販の窒素肥料の主な前駆体です。同様に、メタノール プラントでは、改質触媒によって生成される水素と一酸化炭素が正確な比率で触媒合成され、重要な工業用溶媒および燃料前駆体である液体メタノールが生成されます。
触媒装填戦略の信頼性は、これらの大規模な施設の稼働時間と収量に直接影響します。これらの産業応用の規模を実証するように、キングウェイの一次および二次改質触媒は、60 セットを超えるアンモニアおよびメタノールのプラントで使用されています。一次ステージ (Z111-6YQ / CN-16YQ) と二次ステージ (Z205 / CN-20) の両方に特定の上部および下部の負荷構成を利用することで、これらの施設は、触媒交換に必要なメンテナンス停止の頻度を最小限に抑えながら、連続的な大量のガス変換を維持できます。より広範な化学プロセスの最適化を目指す施設では、これらの改質システムは、多くの場合、 触媒石油およびガス ソリューションの幅広いポートフォリオと並行して評価されます。
戦略的な充填と堅牢な材料構成により効率が向上する一方で、工業用改質触媒は極度のストレス下で動作し、厳格な動作限界にさらされます。
重要な制限事項: 触媒の性能と動作寿命は絶対的なものではありません。それらはプラントの特定の運転条件に大きく依存します。施設のオペレーターは、触媒の早期故障を防ぐために、いくつかの変数を積極的に管理する必要があります。
熱焼結: 触媒の設計限界を超える温度に長時間さらされると、活性ニッケル粒子が融合 (焼結) し、利用可能な表面積が減少し、変換効率が低下する可能性があります。
原料中毒: 炭化水素ガス中に不純物、特に硫黄や重金属が存在すると、ニッケル部位が永久に不活性化する可能性があります。
蒸気と炭素の比率: 蒸気と炭化水素の正しい比率を維持できないと、炭素の堆積 (コークス化) が発生し、触媒の細孔が物理的に閉塞され、ガスの流れが制限されます。
産業施設は安全性と生産割り当てを維持するために予測可能な触媒の挙動に依存しているため、標準化された製造品質は重要な調達要件です。一貫した生産のためのベースラインを確立したキングウェイは、2006 年に ISO9001:2000 認証を取得し、高ストレスの産業環境に導入する前に、改質触媒の物理的および化学的特性が文書化された品質管理基準を満たしていることを保証します。
一次改質触媒は上部と下部のセクションに分割されており、原料がチューブを通過する際に変化する熱力学とガス組成を管理します。たとえば、Z111-6YQ は初期反応の開始を処理するために上部セクションにロードされ、CN-16YQ は温度上昇に伴う最終変換を最大化するために下部セクションにロードされます。
工業用の一次水蒸気改質触媒は通常、活性触媒成分としてニッケルを使用し、構造支持体としてアルミナを使用します。ニッケルは炭化水素結合を切断するために必要な化学活性を提供し、アルミナは炉の温度に耐えるために必要な熱安定性を提供します。
二次自動熱改質では、空気または酸素の導入により、容器の上部に激しい熱とガス速度が生成されます。 Z205 のような触媒は、特に高温耐性と空気磨耗耐性を目的として上部セクションに装填されており、この物理的および熱ストレスを吸収して下部セクションにある一次変換触媒を保護します。
これらの組み合わせた一次触媒システムと二次触媒システムは、主に大規模な化学肥料 (アンモニア)、メタノール、および水素の製造プラントで利用されており、生の炭化水素ガスを使用可能な合成ガスに変換するために不可欠です。
施設固有の熱的および化学的要件に適した触媒充填構成を決定するには、Kingway の一次および二次改質触媒の技術仕様を確認するか、詳細な選択ガイダンスについて当社のエンジニアリング リソースを参照してください。
