固体リン酸触媒の技術的影響

触媒の構造と組成

固体リン酸触媒システムは、活性オルトリン酸およびピロリン酸配合物を多孔質シリカ担体マトリックスと組み合わせて、高性能不均一酸触媒を形成します。

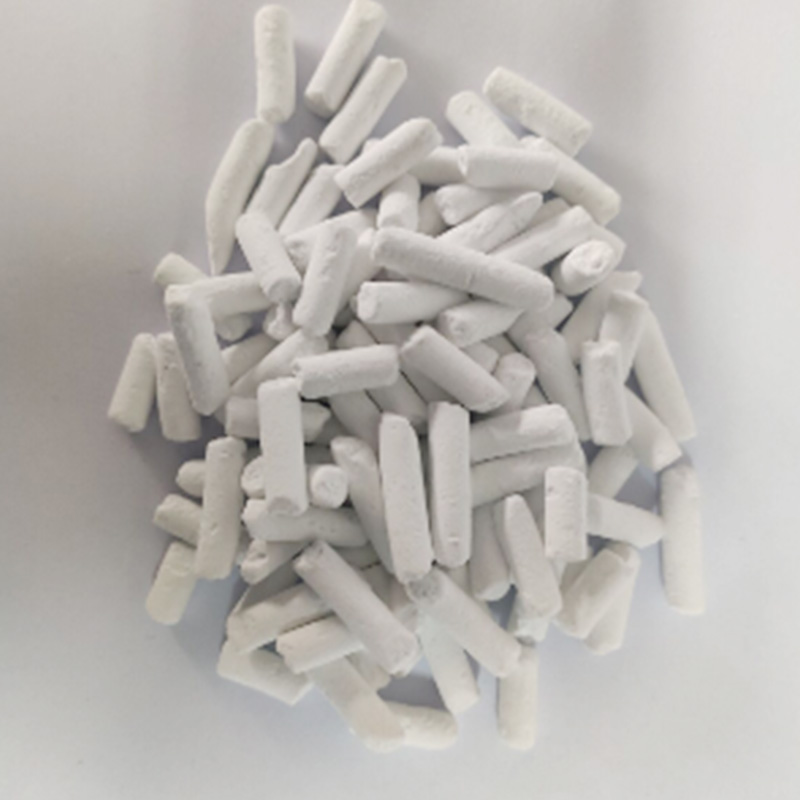

高純度の 固体リン酸触媒の合成に は、濃縮液体リン酸を天然の珪質材料、主に珪藻土または珪藻土と混合することが含まれます。この混合物は、摂氏 200 度から摂氏 400 度の範囲の高温で制御された焼成を受けます。熱活性化中、液体の酸はシリカ表面の遊離ヒドロキシル基と化学反応し、主にピロリン酸シリコンとオルトリン酸シリコンであるリン酸シリコンの複雑なネットワークを形成します。得られた触媒ペレットは、微細な細孔チャネル内に閉じ込められた相互分散した遊離リン酸を含む緻密な構造を維持します。総遊離酸度と酸種の特定の分布により、全体的な触媒活性と押出ペレットの機械的強度が決まります。

産業上の安定性を確保するために、化学技術者は遊離リン酸と総シリカの比率のバランスをとります。過剰な遊離酸は初期活性を高めますが、ペレットの機械的破砕強度を劇的に低下させ、早期の床圧縮、圧力降下のサージ、および固定床反応器内の濁りを引き起こします。逆に、遊離酸含量が低い過剰に焼成された触媒は、過度の機械的硬度を示しますが、工業的な反応速度を維持するのに十分なブレンステッド酸部位を欠いています。精製業者は定期的に物理的特性を評価し、触媒がユニットの装填および始動操作中の熱衝撃や機械的負荷に耐えることを確認します。

なぜ最大総表面積ではなく細孔容積分布を慎重に調整して触媒担体マトリックスを設計するのでしょうか?市販のユニットでは、超微細なミクロ細孔が重いオリゴマーポリマーの局所的な凝縮を起こし、急速な細孔口の詰まりと急速な活性部位の失活を引き起こします。ヨーロッパの製油所の顧客は、変動する供給水和レベル下での高い機械的完全性と一貫した活性酸保持を優先しています。ミクロ気孔率よりもマクロ気孔率を最適化することにより、 固体リン酸触媒は 高い酸強度を維持しながら、コークス前駆体が凝縮する前に重質炭化水素中間体がペレット構造の外に拡散できるようにします。

酸触媒反応の基礎

固体リン酸触媒のチャージは主に強力なブレンステッド酸中心として機能し、供給オレフィンを容易にプロトン化して安定なカルボカチオン中間体を生成します。

固体リン酸触媒 の基礎となる化学は、 遊離オルトリン酸種およびピロリン酸種に存在する酸性ヒドロキシル基からのプロトン移動に依存しています。エチレン、プロピレン、ブチレンなどの原料分子が活性細孔構造内に拡散すると、触媒の酸部位がアルケンの二重結合をプロトン化します。この最初のステップでは、反応性カルボカチオンが生成されます。このカルボカチオンは、隣接するプロトン化されていないオレフィン分子への求電子付加を急速に受け、連鎖成長を開始し、反応器の滞留時間と温度プロファイルに応じて二量体、三量体、または四量体中間体を形成します。

カルボカチオンの安定性は、反応速度と生成物の異性体分布を制御します。第二級および第三級カルボカチオンは酸性部位で急速に形成され、分岐炭化水素の選択的生成を促進します。ベンゼンとプロピレンからのクメンの合成などの芳香族アルキル化プロセスでは、生成されたイソプロピルカルボカチオンが芳香環上で求電子置換を行います。ブレンステッド酸性度を正確に調整することで、重質ポリアルキル化芳香族化合物を形成する不要な二次アルキル化反応を抑制しながら、パスあたりの高い変換率を確保します。

精製業者は、触媒床全体の酸点密度と強度を管理することにより、反応速度を厳密に制御しなければなりません。強いブレンステッドサイトは迅速な分解と重合を促進しますが、弱いサイトは経済的な操作温度でオレフィンのプロトン化を開始できません。の物理的構造は、 固体リン酸触媒 これらの酸性中心を硬いリン酸ケイ素骨格内に隔離し、液体供給反応物と活性プロトン間の相互作用を最大限に確保しながら、急速な酸の移動を抑制します。

オレフィンのオリゴマー化技術

固体リン酸触媒床は、軽質精製オレフィンを自動車ガソリンブレンドストック、ノネン、ドデセンなどの高価値分岐炭化水素に変換します。

現代の石油精製では、C3 および C4 オレフィンの接触縮合またはオリゴマー化がの主な用途となります 固体リン酸触媒技術 。流動接触分解 (FCC) のオフガスには、主にプロピレンやさまざまなブテン異性体などの軽質アルケンが大量に含まれています。これらの軽質留分をの固定床に通すと、 固体リン酸触媒 低価値のガス流が液体炭化水素留分に変換されます。主な商用留分には、高いリサーチ オクタン価 (RON > 95) を特徴とするポリマー ガソリンや、トリプロピレン (ノネン) やテトラプロピレン (ドデセン) などの石油化学原料が含まれます。

工業的操作中に、特定のオリゴマーに対する選択性を制御するには、複数床反応器全体にわたる厳密な温度プロファイリングが必要です。オレフィン縮合反応は発熱性が高いため、反応器システムは床間冷却供給急冷装置または内部冷却管を利用して、局所的な温度スパイクを抑制します。高温では、亀裂、骨格の異性化、重炭素の形成が促進され、触媒表面が急速に汚れます。動作温度が低いと、選択的な二量体化と三量体化が促進され、高度な自動車燃料の混合や洗剤界面活性剤の合成に最適な、クリーンで高度に分岐したパラフィン系およびオレフィン系の液体が得られます。

商業的性能を評価する際、精製業者は、なぜ当社の配合物が高スループット条件下でノネンおよびドデセンに対する高い選択性を維持するのかをよく尋ねます。標準的な触媒では表面酸浸出が頻繁に発生し、液相の酸性度が上昇し、制御不能な副反応、収率の低下、および多量のタールの生成を引き起こします。当社の 固体リン酸触媒には、 ピロリン酸ケイ素とオルトリン酸の最適な化学比が組み込まれており、マトリックス内の活性酸部位をロックし、高い液体時間空間速度 (LHSV) での非選択的重合を排除します。

芳香族アルキル化とクメンの合成

固体リン酸触媒設備は、プロピレンによるベンゼンのクリーンで高選択性の求電子アルキル化を触媒することによりクメンを合成します。

クメン (イソプロピルベンゼン) は、フェノールとアセトンの製造に世界中で使用されている不可欠な工業用化学前駆体です。クメンの合成には、専用の 固体リン酸触媒 床上でベンゼンとプロピレンを反応させることが含まれます。このプロセスは、ベンゼン反応物を主に液相に保つように設計された適度な温度および圧力条件下で操作され、それによって重質の反応中間体が活性触媒部位から洗浄され、床寿命が延長されます。

クメンの収率を最大化し、ポリアルキル化（ジイソプロピルベンゼンおよびトリイソプロピルベンゼンの生成）を防止するために、工業装置はプロピレンに対して実質的にモル過剰でベンゼンを供給し、通常はベンゼン対プロピレンのモル比を 4:1 ～ 8:1 に維持します。固定床 固体リン酸触媒は、 選択的なモノアルキル化を促進しながら、下流のフェノール蒸留装置を汚染する可能性のあるブチルベンゼンやオリゴマー不純物の生成量を非常に低レベルに抑えます。固体酸媒体の堅牢性により、複雑な段階間のベンゼン回収システムを必要とせずに、長い生産サイクルが保証されます。

産業用パフォーマンスと寿命の最適化

固体リン酸触媒の寿命は、厳密な水分圧平衡の維持、安定した温度制御、および原料の浄化にかかっています。

固体リン酸触媒床 の動作寿命は、 動作パラメータと供給純度に直接依存しますが、6 か月から 2 年以上の範囲です。触媒失活の主な要因は、活性酸種の構造変化です。適切な水和が行われていない高温では、活性オルトリン酸およびピロリン酸は脱水して不活性メタリン酸相および固体リン酸ケイ素相になり、触媒活性の劇的な低下とペレットの機械的軟化を引き起こします。

逆に、炭化水素供給原料中の過剰な水分はリン酸ケイ素マトリックスを加水分解し、活性な遊離酸が触媒床から浸出する原因となります。酸の浸出は、下流側の機器の深刻な腐食、熱交換器の汚れ、触媒ペレットの物理的構造の崩壊を引き起こし、その結果、深刻なチャネル形成と高い圧力降下が発生します。精製装置は、正確な量の蒸気または水 (通常、総供給質量に基づいて 250 ～ 500 ppm) を反応器供給ストリームに継続的に注入して、オルトリン酸、ピロリン酸、および水蒸気の間の正確な化学平衡を維持します。

保守上の注意: 水和平衡管理: 原子炉入口温度またはシステム圧力が変更されるたびに、注水量を常に動的に調整してください。必要な水の分圧は床温度に応じて非線形に変化します。温度上昇中に水の注入量を増やさないと、急速で不可逆的な触媒の脱水、機械的劣化、床の泥汚れが発生します。

比較分析: 固体酸触媒作用と液体酸触媒作用

固体リン酸触媒技術は、液体酸システムと比較して、優れた環境安全性、設備投資の削減、運用ワークフローの簡素化を実現します。

歴史的に、工業的なアルキル化とオリゴマー化は液体酸触媒、主に濃硫酸 (H2SO4) とフッ化水素酸 (HF) に依存していました。液体酸は高い体積活性を持っていますが、重大な環境危険、人員に対する極度の安全上のリスク、および深刻な機器の腐食率を引き起こします。液体 HF アルキル化ユニットでは、格納容器の故障時に有毒な蒸気雲が形成される可能性があるため、広範な隔離ゾーン、酸緩和スプレー、危険物質プロトコルが必要です。

最新のに切り替えると、 固体リン酸触媒 腐食性液体酸の取り扱いに伴う危険が完全に排除されます。固体酸システムは、標準的な固定床炭素鋼または低合金鋼反応器で動作し、冶金への資本支出を大幅に削減し、複雑な酸の再接触器、酸沈降タンク、中和廃棄物処理プラントの必要性を排除します。固体触媒は、耐用年数を通じて圧力容器内に安全に保持されるため、修理時のメンテナンスが簡素化され、長期的な運用コストが削減されます。

精製エンジニアが当社の高活性 固体リン酸触媒を選択する 理由は、液体システムのオレフィン変換レベルに適合し、高スループット条件下で優れた機械的強度を提供できるからです。ヨーロッパと北米の精製業者は、装置の営業利益率を損なうことなく、厳しい企業の安全基準や地域の環境規制を満たすために、この固体酸ソリューションを優先しています。

商業用水分補給と熱管理

固体リン酸触媒の操作では、反応器床全体で活性酸の平衡を維持するために、熱制御ループと供給水計量システムを正確に統合する必要があります。

固体リン酸触媒 で最大ランレングスを達成するには、 すべての反応器ゾーンにわたる熱力学的変数と機械的変数を管理する必要があります。活性相は遊離リン酸、リン酸ケイ素担体、および水蒸気の間の微妙な平衡状態で存在するため、局所的な温度変動により平衡状態が脱水または水和の方向にシフトします。市販のマルチベッド反応器には、熱暴走が発生する前に温度スパイクを検出するために、ベッド全体に半径方向および軸方向に分散された多点熱電対アセンブリが組み込まれています。

始動中、オペレーターは炭化水素原料を導入する前に、乾燥した不活性窒素ガスを使用して触媒床を予熱します。床が初期反応温度に達すると、水注入ポンプが直ちに始動して、活性酸部位を反応性オレフィンにさらす前に目標の水分圧を確立します。乾燥原料は触媒構造から構成水を吸収し、急速な活性損失とコークスの堆積を引き起こします。逆に、冷たい触媒床に水を導入すると、液体の凝縮が生じ、その結果、活性酸の洗い流し、床の激しい圧縮、および急速な差圧の上昇が生じます。

プラントの運用上の収益性を確保し、高いオレフィン変換効率を確保するには、 次の固定床ターンアラウンドに当社の高度な当社の専門技術サポート チームは、カスタマイズされた水和モデリング、カスタム装填戦略、運用モニタリングを提供し、製油所が長いサイクル長、低い圧力損失性能、信頼性の高い製品収量を達成できるように支援します。 固体リン酸触媒を指定してください。
